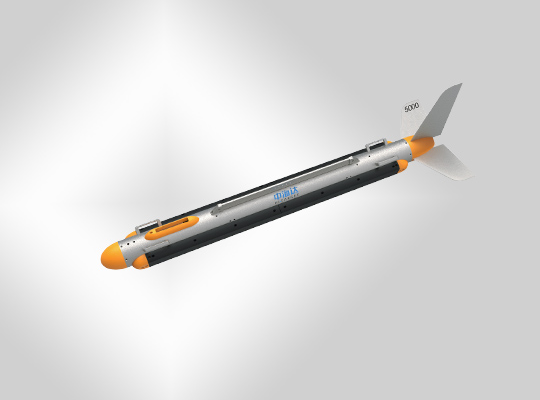

iSide 5000侧扫声呐系统特点:
Performance advantages
单侧5波束，速度拖曳可达10节以上；
动态数字自动聚集技术，极大提升分辨率；
根据需求实时在线切换高低速作业模式；
FM线性调频和CW连续脉冲信号实时在线切换；
内置姿态传感器，实时显示拖鱼水下姿态及方位；
内置高度计，准确跟踪拖鱼离水底高度；
316不锈钢拖鱼，2000米耐压深度，可深水作业；
HiMAX SSS专业侧扫软件，免费升级更新；
iSide 5000侧扫声呐技术参数:
technical parameter
工作频率 | 高速：400kHz 低速：100/400kHz |
波束数 | 左右舷各5个 |
脉冲信号 | FM线性调频/CW |
水平波束开角 | 0.5°@100kHz，0.14°@400kHz |
垂直波束开角 | 50° |
沿航迹分辨力 | 10cm@50m量程 |
垂直航迹分辨力 | 1.25cm |
量程 | 600m@100kHz，180m@400kHz |
安装倾斜角 | 10°/15°(默认)/20°可调 |
耐压深度 | 2000m |
拖曳尺寸 | 1883mm（长）× 130mm（直径） |
拖曳重量（空气中） | 45kg |
甲板单元功耗 | 50W |
拖缆 | 标配50m凯夫拉加强缆，可选配250m拖缆和绞车 |
内置传感器 | 内置姿态、艏向、压力、测深传感器 |
工作航速 | 2-10kn |
