碎部测量就是测定碎部点的平面位置和高程。

碎部测量是根据比例尺要求，运用地图综合原理，利用图根控制点对地物、地貌等地形图要素的特征点，用测图仪器进行测定并对照实地用等高线、地物、地貌符号和高程注记、地理注记等绘制成地形图的测量工作。专业书上，基于控制下直接进行散点测量。

碎部点选择

编辑

对于地物，碎部点应选在地物轮廓线的方向变化处，如房角点，道路转折点，交叉点，河岸线转弯点以及独立地物的中心点等。连接这些特征点，便得到与实地相似的地物形状。由于地物形状极不规则，一般规定主要地物凸凹部分在图上大于0.4mm均应表示出来，小于0.4mm时，可用直线连接。对于地貌来说，碎部点应选在最能反应地貌特征的山脊线、山谷线等地性线上。如山顶、鞍部、山脊、山谷、山坡、山脚等坡度变化及方向变化处。根据这些特征点的高程勾绘等高线，即可得地貌在图上表示出来。

测量方法

编辑

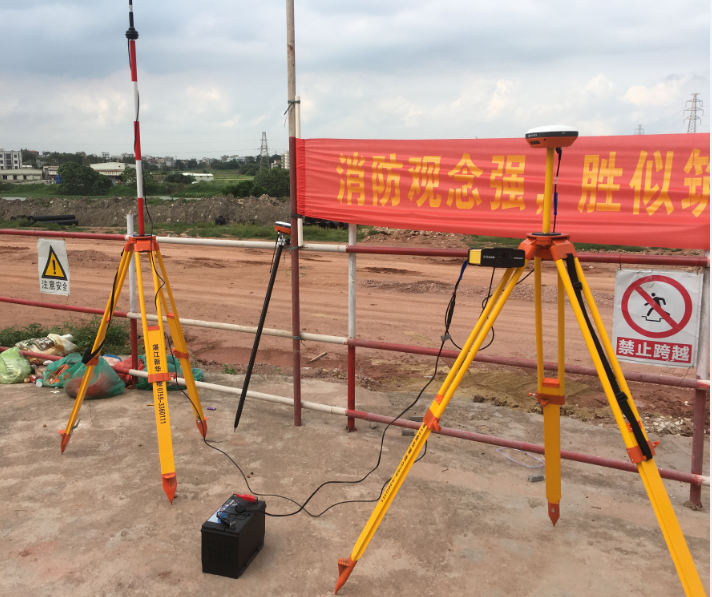

地形测量中测绘地形图的一个工序。指在图根控制测量后，首先在测图板上按坐标展绘各级控制点，然后根据控制点测定地物和地貌的特征点（如房角、道路交叉点、山顶、鞍部等）的平面位置和高程，对照实地将有关地物、地貌按比例尺以相应的符号描绘在图上。地物特征点和地貌特征点统称为碎部点。测定碎部点的平面位置，最常用的方法是极坐标法;碎部点的高程，通常用视距测量法测定。按所用仪器的不同，碎部测量常用的方法有：平板仪测图、小平板和经纬仪联合测图、经纬仪测绘法等 [1]  。

经纬仪测绘法

经纬仪测绘法的实质是按极坐标定点进行测图，观测时先将经纬仪安置在测站上，绘图板安置于测站旁，用经纬仪测定碎部点的方向与已知方向之间的夹角、测站点至碎部点的距离和碎部点的高程。然后根据测定数据用量角器和比例尺把碎部点的位置展绘在图纸上，并在点的右侧注明其高程，再对照实地描绘地形。此法操作简单，灵活，适用于各类地区的地形图测绘。操作步骤如下：

1.安置仪器于测站点A（控制点）上，量取仪器高I填入手簿。

2.定向置水平度盘读数为0°00′00″，后视另一控制点B。

3.立尺立尺员依次将尺立在地物、地貌特征点上。立尺前，立尺员应弄清实测范围和实地情况，选定立尺点，并与观测员、绘图员共同商定跑尺路线。

4.观测转动照准部，瞄准标尺，读视距间隔，中丝读数，竖盘读数及水平角。

5.记录将测得的视距间隔、中丝读数、竖盘读数及水平角依次填入手簿。对于有特殊作用的碎部点，如房角、山头、鞍部等，应在备注中加以说明。

6.计算依视距，竖盘读数上或竖直角度，用计算器计算出碎部点的水平距离和高程。

7.展绘碎部点用细针将量角器的圆心插在图上测站点A处，转动量角器，将量角器上等于水平角值的刻划线对准起始方向线，此时量角器的零方向便是碎部点方向，然后用测图比例尺按测得的水平距离在该方向上定出点的位置，并在点的右侧注明其高程。

同法，测出其余各碎部点的平面位置与高程，绘于图上，并随测随绘等高线和地物。

为了检查测图质量，仪器搬到下一测站时，应先观测前站所测的某些明显碎部点，以检查由两个测站测得该点平面位置和高程是否相同，如相差较大，则应查明原因，纠正错误，再继续进行测绘。

若测区面积较大，可分成若干图幅，分别测绘，最后拼接成全区地形图。为了相邻图幅的拼接，每幅图应测出图廓外5mm。

光电测距仪测绘法

光电测距仪测绘地形图与经纬仪测绘法基本相同，所不同者是用光电测距来代替经纬仪视距法。

小平板仪与经纬仪联合测图法

这种方法的特点是将小平仪安置在测站上，以描绘测站至碎部点的方向，而将经纬仪安置在测站旁边，以测定经纬仪至碎部点的距离和高差。最后用方向与距离交会的方法定出碎部点在图上的位置。

在工矿企业测绘地形图时，，为满足改建或扩建的需要，对于厂房角点、地下管线检查井中心及烟囱中心等主要地物，要测出其坐标和高程。在此情况下，水平角要用经纬仪观测半个测回，距离用钢尺丈量，高程用水准测量方法观测。

注意事项

编辑

1.观测人员在读取竖盘读数时，要注意检查竖盘指标水准管气泡是否居中；每观测20-30个碎部点后，应重新瞄准起始方向检查其变化情况。经纬仪测绘法起始方向度盘读数偏差不得超过4′，小平板仪测绘时起始方向偏差在图上不得大于0.3mm。

2.立尺人员应将标尺竖直，并随时观察立尺点周围情况，弄清碎部点之问的关系，地形复杂时还需绘出草图，以协助绘图人员作好绘图工作。

3.绘图人员要注意图面正确整洁，注记清晰，并做到随测点，随展绘，随检查。

4.当每站工作结束后，应进行检查，在确认地物、地貌无测错或漏测时，方可迁站 [2]  。

意义

编辑

认真做好碎部特征点的测绘，对矿井生产建设具有很重要的指导意义：1.便于图纸的更新，可实现图纸与实地的相符性。2.可实时指导施工，找出施工放样与设计之间的误差，纠正因施工放样;可及时找出设计方面的不合理因素，从而调整施工方案或修正设计方案。3.为以后的施工设计、防治水设计、通风设计、机电安装设计等工作提供依据。4.可有效指导设备的现场安装和调整 [2]  。

应用

编辑

在进行井下导线测量的同时，完成测角量边之后，还应进行点碎部测量，丈量仪器中心到巷道顶板、底板、和两帮的距离（俗称为量上、量下、量左、量右）。此外，还要测量巷道、硐室或工作面的轮廓，通常是用“支距法”。

碎部点的选择

碎部点的选择在矿山建设中，碎部点应选在巷道轮廓线的方向变化处，如巷道变坡点、转曲线点、巷道连接处、溜煤眼轮廓、回风立眼、出水点、水仓或躲避硐开口位置等 [2]  。

测绘方法

碎部点的测绘方法主要有：极坐标法、方向交会法、距离交会法。

其中极坐标法极坐标法是根据测量站点上的一个已知方向，测定已知方向与所求点方向的角度和量测测量站至所求点的距离，以确定所求点位置的一种方法。为了检查测图质量，仪器搬到下一测站时，应先观测前站所测的某些明显碎部点，以检查由两个测站测得该点平面位置和高程是否相同，如相差较大，则应查明原因，纠正错误，再继续进行测绘。若测区面积较大，可分成若干图幅，分别测绘，最后拼接成全区地形图。为了相邻图幅的拼接，每幅图应测出图廓外5mm。采用极坐标法进行碎部测量，操作简单、灵活，适用于各类巷道的地形图测绘。测定一个碎部点，不需要在两个点上安置仪器。施测范围大，效率较高，绝大部分碎部点都是独立测定的，不会产生误差累积。个别碎部点测错时，易于发现，便于现场改正 [2]  。

地籍碎部测量

编辑

地籍碎部测量是地籍测量中的常用测量。确定地籍细部点坐标的测量。与地形碎部测量相似，但不测绘等高线。测量的主要对象是行政区边界、地块或宗地边界、房屋建筑、固定地类界、道路和水系；其次有在地形和历史文化上有意义的对象，如墙篱、堤坝、桥涵、高压电杆、里程碑、纪念碑塔、遗迹等；此外还可根据用户要求测量路灯、路标、窨井、通风井、自来水阀门、花坛等对象。测量的方法有直角坐标法、极坐标法和航空摄影测量法等。地籍碎部测量逐渐从模拟测图向数字化成图方向发展 [1]  。
